道路交通儀器Road Traffic Equipment
產品概述

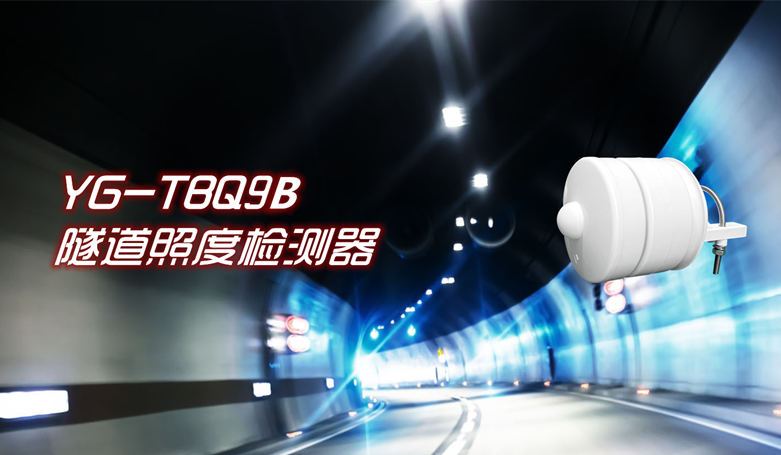

YG-TBQ9B隧道照度檢測器是一種用于監測隧道內照度水平的設備，通常由光電傳感器、信號處理電路和輸出接口組成。它能夠實時檢測隧道內光線強度，并將數據傳輸至控制系統，以便進行照明調節，確保隧道內光線充足，同時降低能耗。設備設計符合CIE關于隧道照明測量的要求，符合《公路隧道通風照明設計規范》的要求。
產品功能
1、實時監測隧道內的光照強度，確保照明設施達到安全規范要求。
2、為照明控制系統提供實時數據，使其能夠根據環境照度的變化自動進行燈具的開關控制或亮度調節。
3、數據記錄與分析，記錄隧道內的照度變化數據，便于后續分析和維護。
產品特點
1、設備采用一體化結構設計，緊湊小巧，傳感器尺寸小、重量輕，安裝方便。
2、低功耗設計，工作穩定可靠。
3、光亮度與光電流之間呈現出良好的線性關系，并能夠即時響應光的變化。
4、提供多種輸出選項，包括RS485、4~20mA以及有線和無線網絡通訊支持。
5、具有自動溫度補償功能，溫度漂移極低。
6、防水防塵設計，可以承受雨淋和直接水柱清洗。
7、儀器具有防雷措施，其通信接口和電源接口均具有防雷設計，有效防止雷擊損害。
8、采用標準ModBus協議，便于隧道內組網監測應用。
技術參數
|
技術參數
|
|
|
產品型號
|
YG-TBQ9B
|
|
測量范圍
|
0~20000Lux
|
|
測量誤差
|
±1%
|
|
測量角度
|
垂直≥20 º 水平≥20 º
|
|
防護等級
|
IP66
|
|
模擬輸出
|
4~20mA（正比于測量范圍）
|
|
數字輸出
|
RS485與RS232可選
|
|
工作溫度
|
-40℃~+80℃
|
|
工作濕度
|
0~100%RH
|
|
工作電源
|
AC220V或DC12V
|
|
工作壽命
|
≥50000小時
|
|
安裝方式
|
壁掛
|
|
整機重量
|
約1KG（不含支架）
|

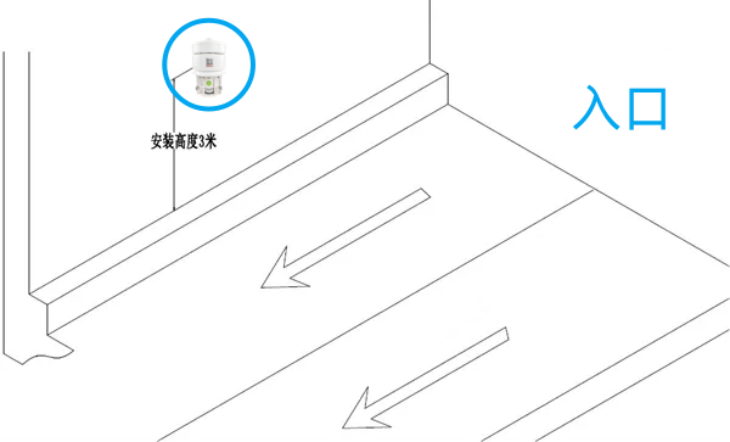

安裝方式
照度檢測器應安裝在隧道中段或光照條件變化明顯的區域，這樣可以更準確地反映整個隧道的光照狀況，設備應安裝在距地面2.5至3米的高度，以避開車輛和行人的干擾，獲得更為真實的光照數據。同時，這個高度也能夠有效覆蓋隧道內的主要照明區域，確保測量結果的代表性。

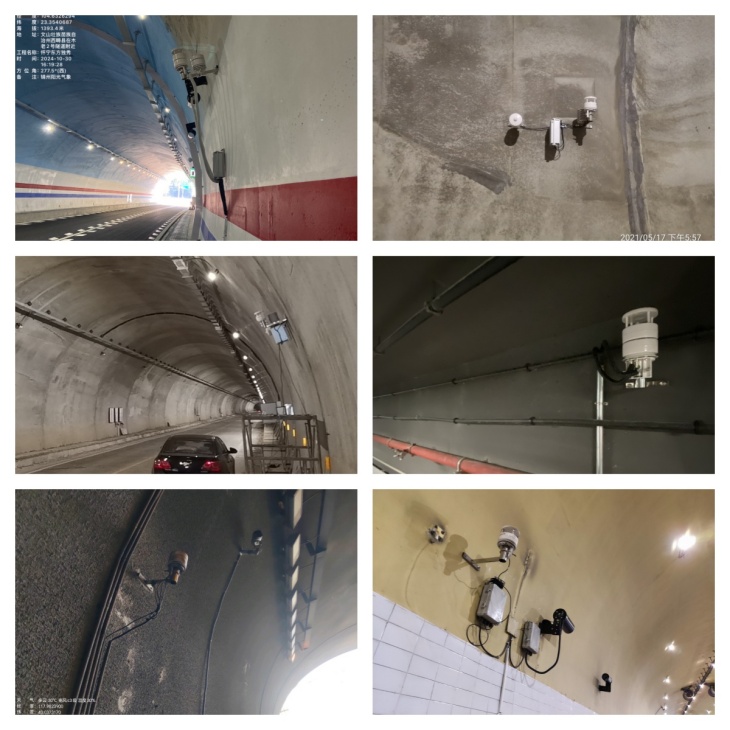

案例展示
